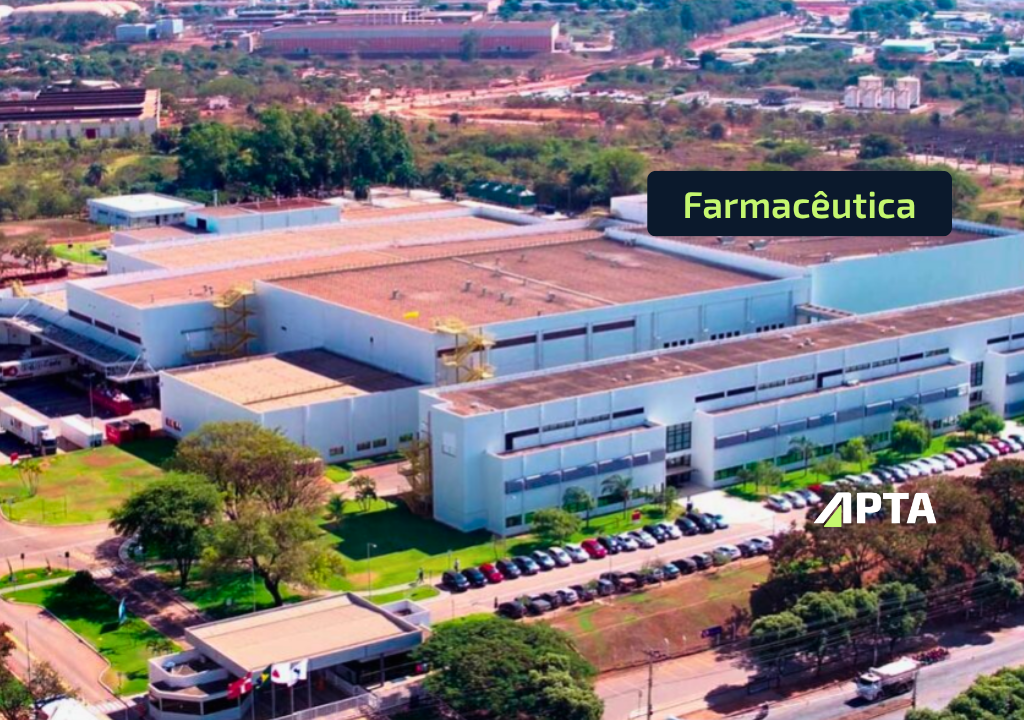

A unidade da Novo Nordisk, em Montes Claros (MG), demandava uma solução confiável para garantir a disponibilidade contínua da rede de ar comprimido em sua área de utilidades, um sistema crítico para a operação da planta.  Para atender a essa necessidade, a APTA desenvolveu um projeto completo de automação, contemplando o fornecimento de painel elétrico e a implementação de um sistema de controle para gerenciamento automático da operação dos compressores.

A solução foi projetada para realizar a partida, parada e o revezamento dos equipamentos de forma automatizada, equilibrando o tempo de operação e contribuindo para o aumento da vida útil dos ativos.

Desafios do projeto:

O principal desafio esteve relacionado ao curto prazo disponível para implantação,  devido à janela restrita de parada da área de utilidades.

Além disso, o projeto exigiu a integração entre equipamentos e sistemas distintos, garantindo comunicação estável e confiável desde o início da operação.

Outro ponto relevante foi a necessidade de assegurar alta disponibilidade e segurança operacional, considerando a criticidade do sistema de ar comprimido para a planta.

Solução implementada:

A APTA foi responsável pelo fornecimento de um painel elétrico de automação, bem como pelo desenvolvimento do sistema de controle e supervisão do processo, desenvolvidos na plataforma TIA Portal e iFix.

A solução contemplou a integração de três compressores e três secadores da Atlas Copco, equipados com gateway MK5, comunicando-se com o sistema de controle por meio de rede Profibus DP.

A instrumentação de campo foi implementada em rede Profibus PA, garantindo comunicação digital ponto a ponto com o controlador.

O controle lógico foi desenvolvido utilizando CLP Siemens S7-1500, enquanto a supervisão e interface homem-máquina (IHM/SCADA) foram implementadas por meio do sistema iFIX, proporcionando maior visibilidade, rastreabilidade e controle operacional.

Resultados alcançados:

Com a implementação da solução, o sistema passou a operar de forma automatizada, estável e segura.

Entre os principais ganhos, destacam-se:

• Operação sequencial automática dos compressores

• Revezamento por tempo de operação, equilibrando o uso dos equipamentos

• Paradas programadas com maior previsibilidade operacional

• Tratamento eficiente de falhas

• Aumento da confiabilidade da rede de ar comprimido

Excelência na Execução:

Devido ao cronograma restrito, foram adotadas estratégias para garantir a qualidade da entrega e o cumprimento dos prazos.

Destaca-se a intensificação do pré-comissionamento em fábrica (FAT), com simulações completas da lógica de controle e validação da comunicação entre o CLP Siemens S7-1500 e o gateway MK5 via Profibus DP.

Em campo, as atividades foram planejadas para execução paralela, incluindo testes elétricos, comunicação, lógica de controle e supervisão, com equipe dedicada durante o comissionamento.

Engenharia aplicada e geração de valor:

Além de atender aos requisitos de controle, segurança e disponibilidade da Novo Nordisk, o projeto permitiu consolidar uma arquitetura de comunicação robusta entre o CLP, o gateway MK5 e os equipamentos de campo.

Essa abordagem não apenas garantiu a confiabilidade do sistema, como também estabeleceu uma base técnica consistente para futuras aplicações com a mesma arquitetura.

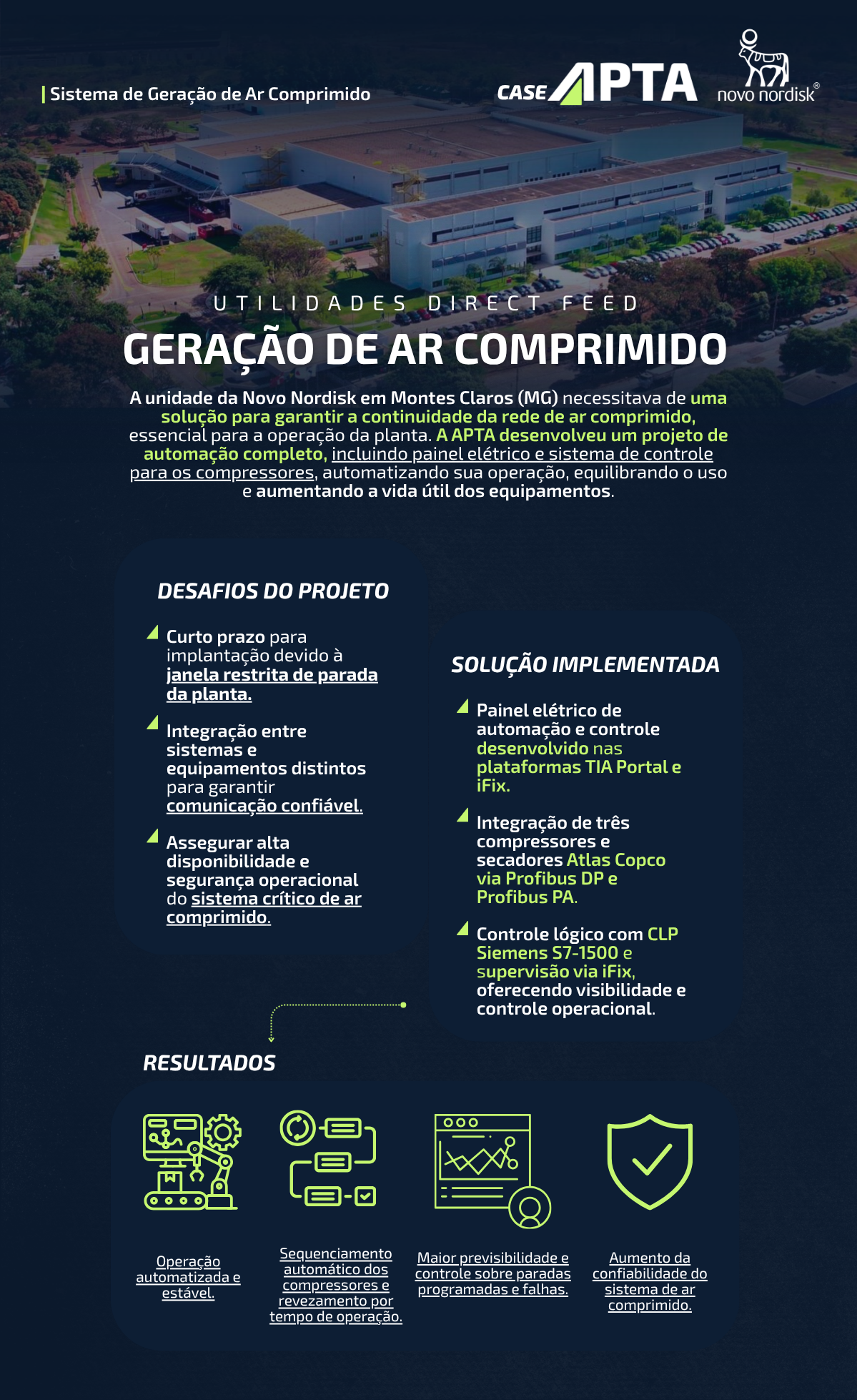

Baixe o infográfico deste case e compartilhe com seu time. Para acessar o infográfico clique aqui
